Armon · 554 BiquadArmon · 554 Biquad

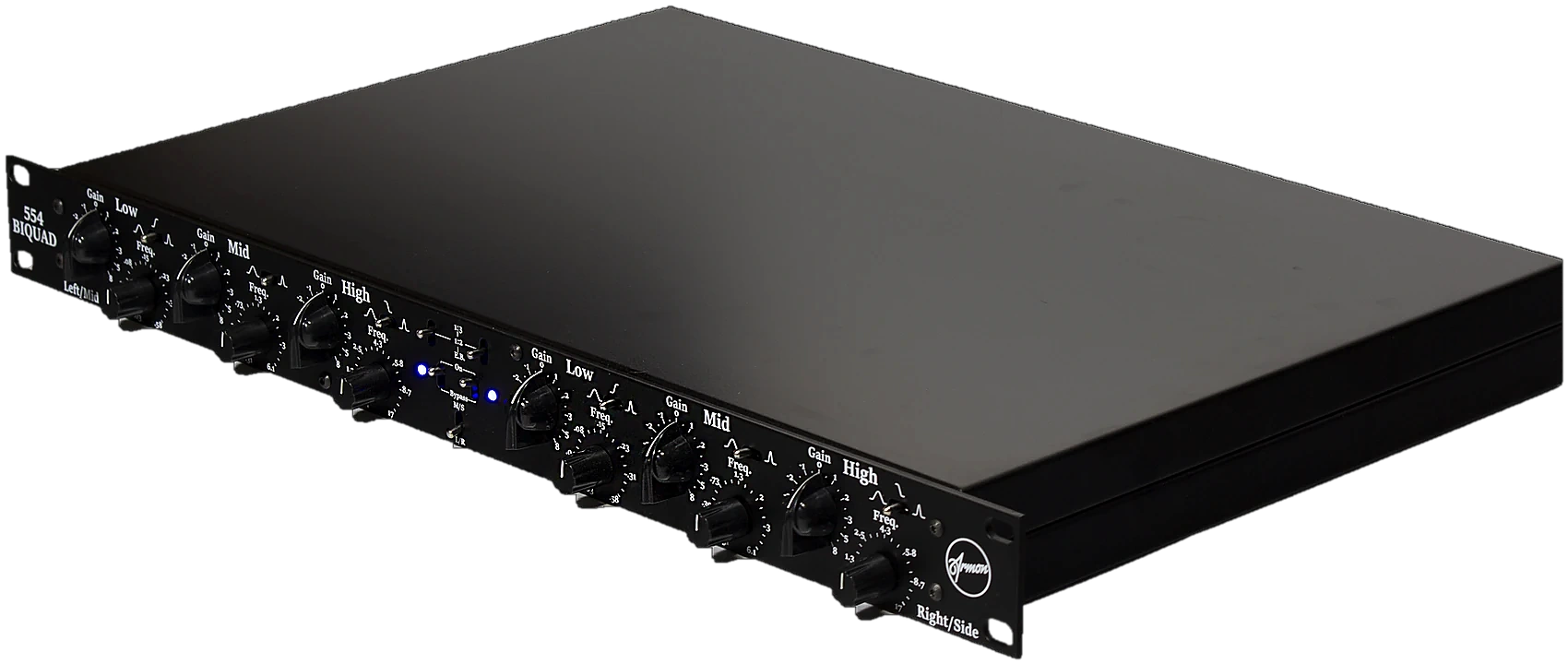

The 554 is an analog equalizer with three bands per channel, Mid/Side operation, and transformer or electronically balanced output. Its controls are designed for a fast, intuitive workflow.El 554 es un ecualizador analógico con tres bandas por canal, funcionamiento Mid/Side y salida mediante transformador o balanceado electrónico. Sus controles están pensados para trabajar de forma rápida e intuitiva.
Built for mastering. Designed to stay out of the way until you ask it to move.Pensado para mastering. Diseñado para no interponerse hasta que le pidas que actúe.
The ideaLa idea
Its design is based on preserving character while offering maximum flexibility in a compact format.Su diseño parte de la idea de conservar el carácter y ofrecer la máxima flexibilidad en un tamaño compacto.
Sweepable frequency control enables fine tonal adjustment, without being limited to the fixed points of a stepped switch.El barrido de frecuencia permite un ajuste tonal milimétrico, sin limitarse a los puntos fijos de un selector por pasos.
Shape the tonal balance without changing the mix.Cambia el balance sonoro sin cambiar la mezcla.
Work in stereo or Mid/Side, with electronic balancing or the transformer output path.Trabaja en estéreo o Mid/Side, con balanceo electrónico o salida a través de transformador.
The 554El 554
Selected components to achieve the balance between technical specifications and sonic result.Componentes seleccionados para conseguir el equilibrio entre las especificaciones técnicas y el resultado sonoro.

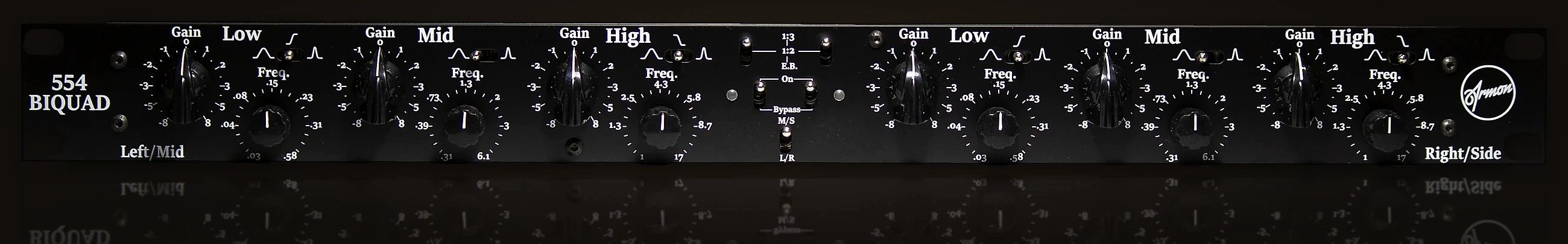

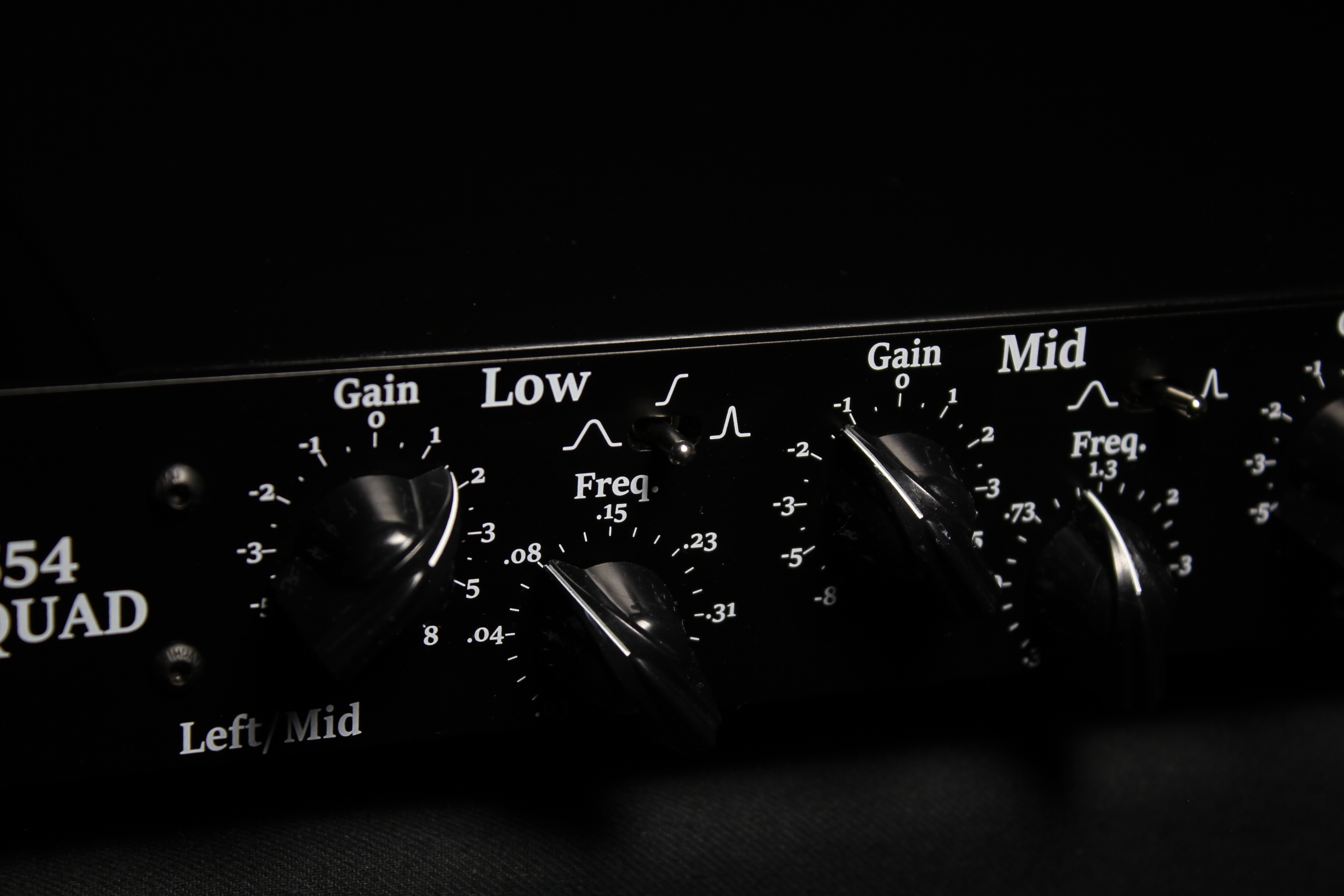

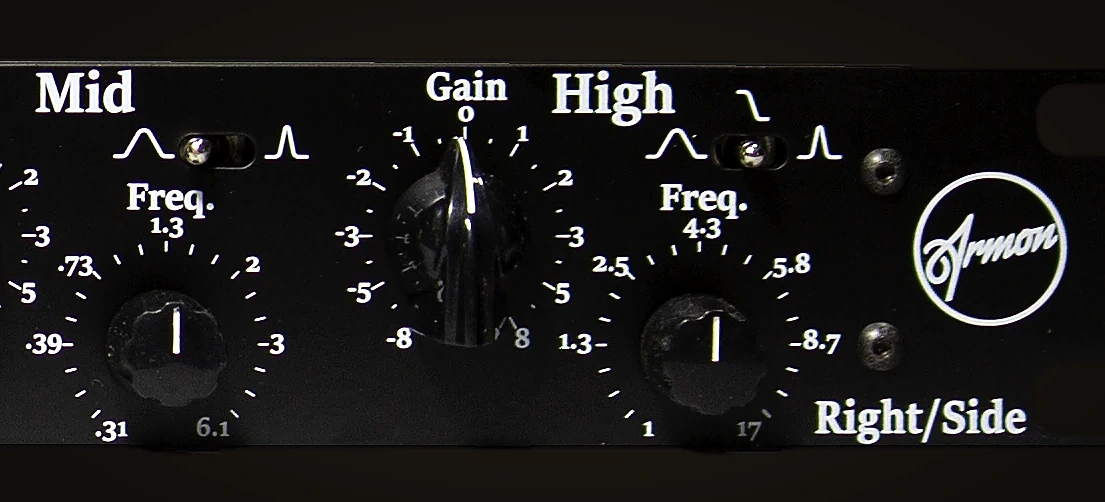

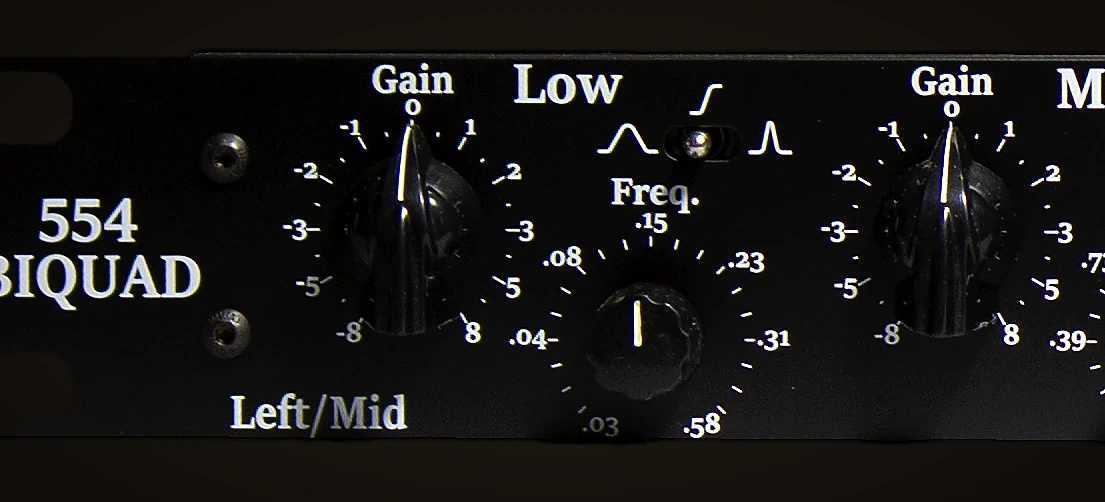

The front panel is designed for immediate decisions, without losing a second: choose the band and curve, set frequency and gain, then listen.El panel frontal está pensado para tomar decisiones al instante, sin perder un segundo: elige banda y curva, ajusta frecuencia y ganancia, y escucha.

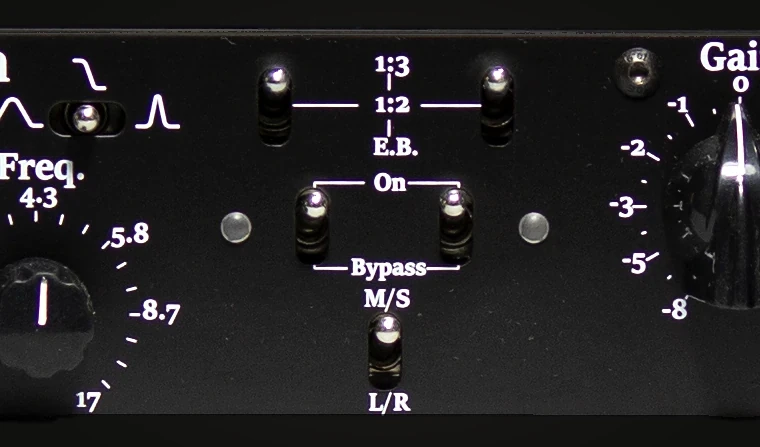

The centre sectionLa sección central

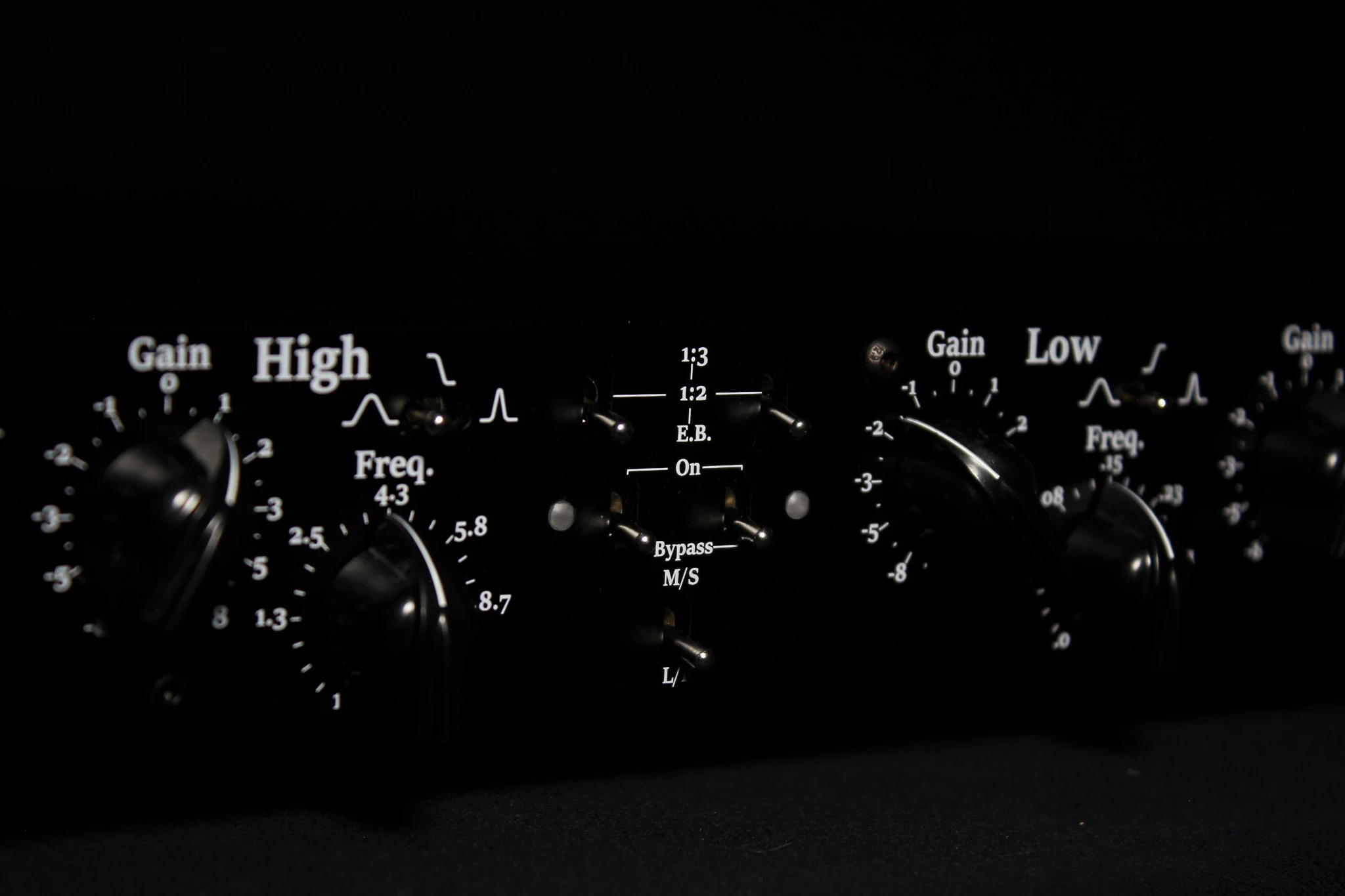

Between the two channels sits a small group of switches that defines how the 554 behaves: how the signal leaves, whether the equalization is active, and whether you work in stereo or Mid/Side. Choose a position to see what it does.Entre los dos canales hay un pequeño grupo de interruptores que define cómo se comporta el 554: cómo sale la señal, si la ecualización está activa y si trabajas en estéreo o en Mid/Side. Elige una posición para ver qué hace.
Each channel has its own three-position selector. Two positions use the hand-wound output transformer; the third balances the output electronically.Cada canal tiene su propio selector de tres posiciones. Dos usan el transformador de salida bobinado a mano; la tercera balancea la salida de forma electrónica.
1:3 · 600 Ω. The signal leaves through the transformer with a 1:3 turns ratio and a 600 Ω output impedance. The transformer adds harmonic enrichment and gives the output its character.1:3 · 600 Ω. La señal sale por el transformador con relación de vueltas 1:3 e impedancia de salida de 600 Ω. El transformador aporta enriquecimiento armónico y da carácter a la salida.
1:2 · 300 Ω. The second turns ratio of the winding: 1:2 and 300 Ω. A different output impedance and a different measure of harmonic colour, so you can voice the output to suit the material.1:2 · 300 Ω. La segunda relación de vueltas del bobinado: 1:2 y 300 Ω. Otra impedancia de salida y otra dosis de color armónico, para ajustar la voz de la salida al material.
E.B. · Electronic balancing. The output is balanced by circuitry instead of by the transformer. Choose it when you want the equalization without the transformer in the signal path.E.B. · Balanceo electrónico. La salida se balancea con circuitería en lugar de con el transformador. Elígelo cuando quieras la ecualización sin el transformador en el camino de la señal.
One switch and one indicator for each channel.Un interruptor y un indicador para cada canal.
On. The equalization is active. The gain, frequency and curve you have set act on the signal.On. La ecualización está activa. La ganancia, la frecuencia y la curva que has ajustado actúan sobre la señal.
Bypass. The equalization is switched out, but the signal still passes through the same circuits and transformers. What changes when you compare is the equalization itself, not the signal path.Bypass. La ecualización se desactiva, pero la señal sigue pasando por los mismos circuitos y transformadores. Lo que cambia al comparar es la ecualización en sí, no el camino de la señal.
A single switch changes what the two channels control. The panel says it: Left/Mid and Right/Side.Un único interruptor cambia lo que controla cada canal. Lo dice el propio panel: Left/Mid y Right/Side.
L/R · Stereo. Conventional stereo operation: the left channel controls act on the left signal, and the right channel controls on the right.L/R · Estéreo. Funcionamiento estéreo convencional: los controles del canal izquierdo actúan sobre la señal izquierda, y los del derecho sobre la derecha.
M/S · Mid/Side. Left/Mid acts on the Mid, the content shared by both channels: the centre of the mix. Right/Side acts on the Side, what differs between them: the stereo width. Typical uses: open the top end on the Sides without brightening the centre; shape the low end of the Mid without changing the width.M/S · Mid/Side. Left/Mid actúa sobre el Mid, el contenido común a ambos canales: el centro de la mezcla. Right/Side actúa sobre el Side, lo que diferencia a un canal del otro: la anchura estéreo. Usos típicos: abrir los agudos en los Sides sin iluminar el centro; modelar los graves del Mid sin cambiar la anchura.
The curvesLas curvas
Explore the filter behaviour interactively. The plot is calculated live from the stated ranges and gain steps.Explora el comportamiento de los filtros de forma interactiva. La gráfica se calcula en directo a partir de los rangos y pasos de ganancia indicados.
Illustrative curves only; this graph is not a measurement of the unit.Curvas ilustrativas; esta gráfica no es una medición del equipo.
Built around the workflowDiseñado alrededor del flujo de trabajo
The hand-wound output transformers are part of the voicing. As with hand-wound guitar pickups, the winding pattern and wire tension are not merely manufacturing details: they influence the electrical behaviour of the coil. Here that choice is intended to add subtle harmonic colour, musicality and a balanced tonal character.Los transformadores de salida bobinados a mano forman parte de la voz del 554. Igual que ocurre con las pastillas de guitarra bobinadas a mano, el patrón de bobinado y la tensión del hilo no son solo detalles de fabricación: influyen en el comportamiento eléctrico de la bobina. En el 554, esta elección busca aportar un enriquecimiento armónico sutil, musicalidad y un balance tonal equilibrado.
Discrete amplification stages are selected as part of the overall analogue signal path and its sonic balance.Las etapas de amplificación discretas forman parte de la elección global del recorrido analógico y de su equilibrio sonoro.
Treat centre and sides independently when the stereo image needs a more deliberate move.Trata centro y laterales de forma independiente cuando la imagen estéreo necesite un ajuste más deliberado.

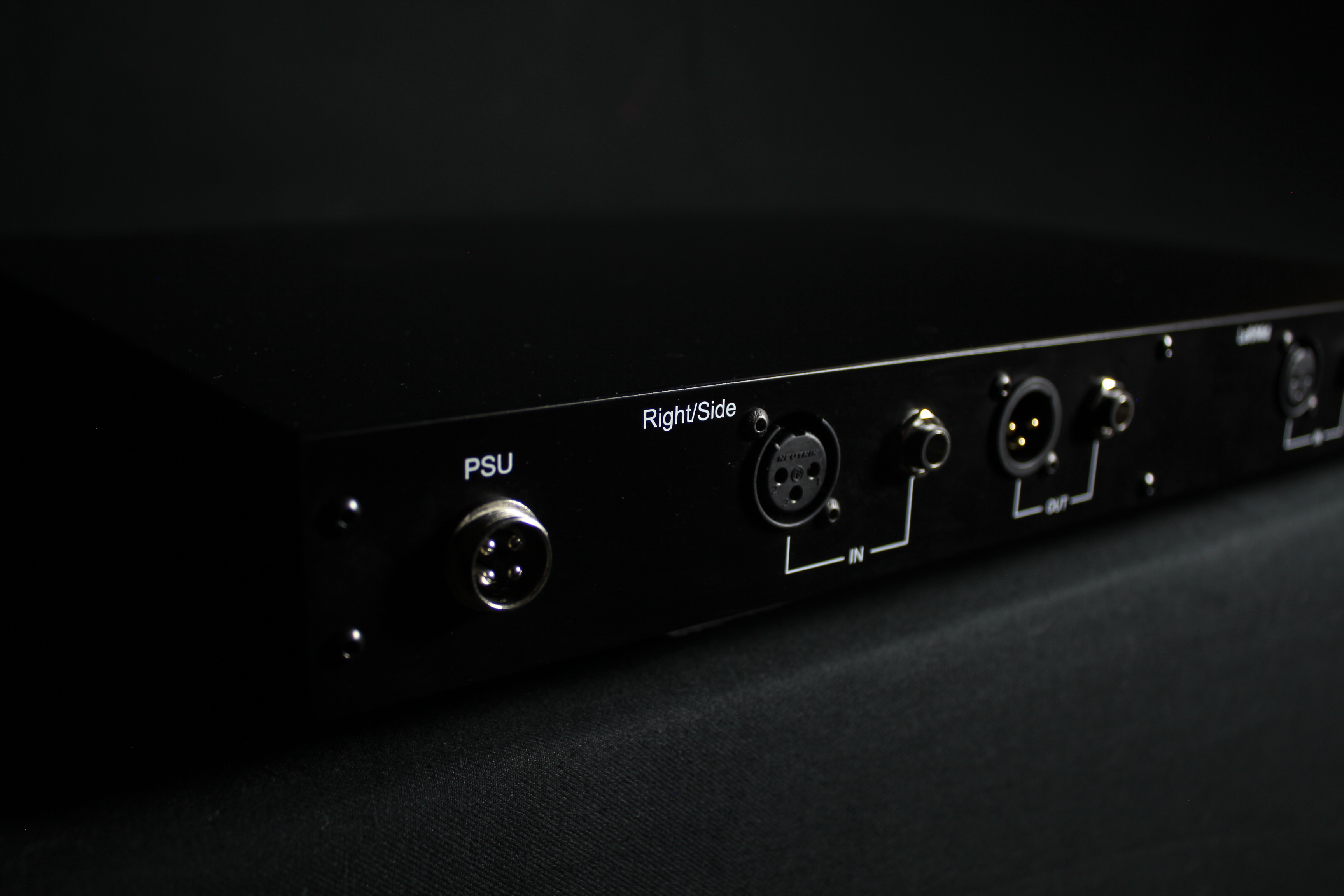

The power supply stays outside the signal chassis; stated noise floor is −110 dB RMS, A-weighted.La fuente permanece fuera del chasis de señal; el suelo de ruido indicado es −110 dB RMS, ponderación A.
With the equalization out, the signal keeps its path through the circuits and transformers, so you compare the processing, not a different route.Con la ecualización fuera, la señal mantiene su recorrido por los circuitos y transformadores, así que comparas el procesado, no un camino distinto.
We chose a high-quality potentiometer rather than a stepped frequency switch. Although a switch can make stereo matching and settings recall more precise, continuous adjustment allows finer, more individual and artistic tonal decisions, including frequencies between fixed switch positions. The control is rated for 100,000 cycles without compromising reliability. A stepped-frequency version is also available on request.Hemos elegido un potenciómetro de alta calidad en lugar de un selector de frecuencia por pasos. Aunque un selector facilita la precisión entre canales y la recuperación exacta de ajustes, el barrido continuo permite decisiones tonales más finas, personales y artísticas, incluidas las frecuencias que quedarían entre posiciones fijas. El control está especificado para 100.000 ciclos, sin comprometer su fiabilidad. También se puede solicitar una versión con frecuencia por pasos.

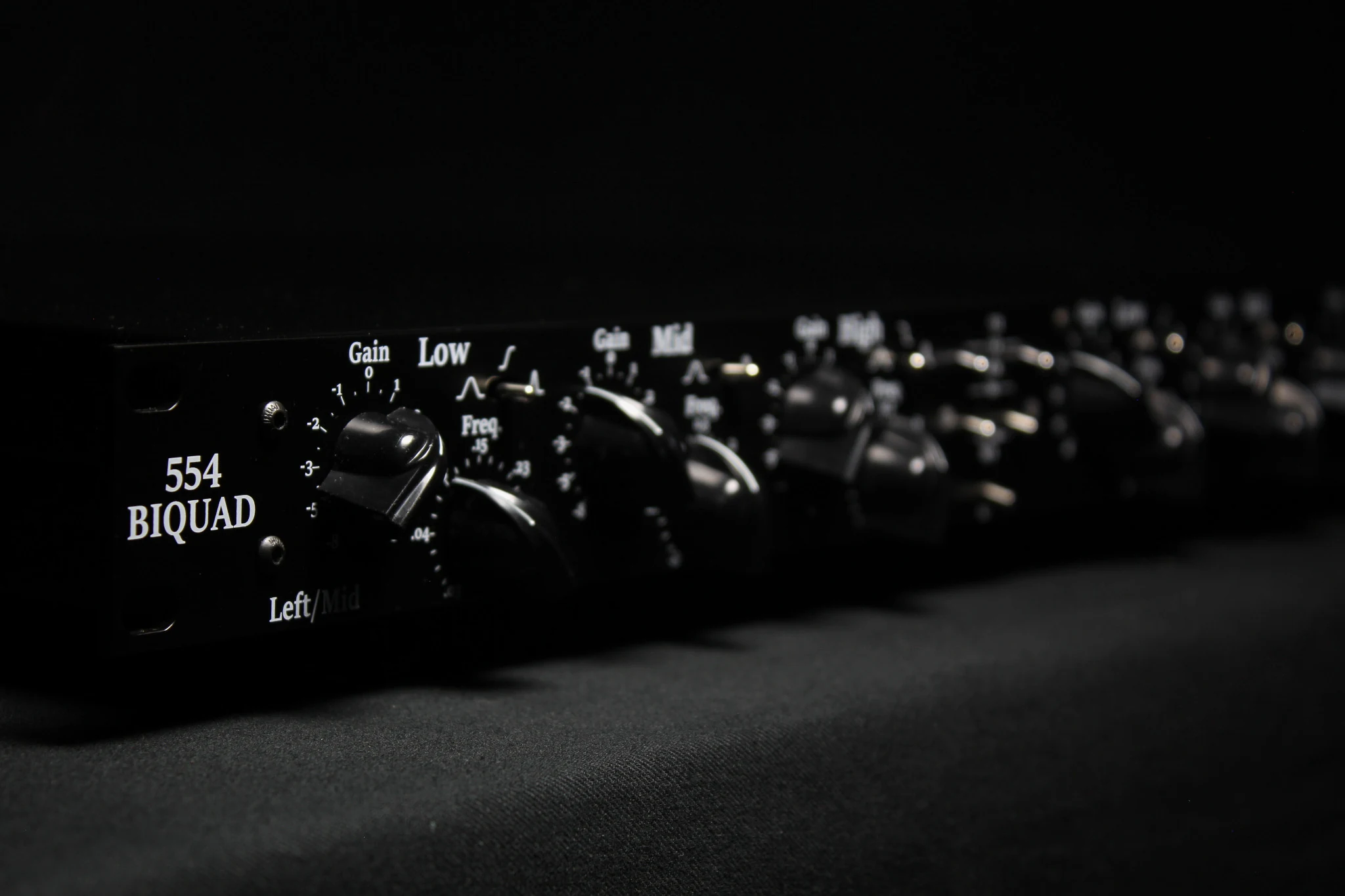

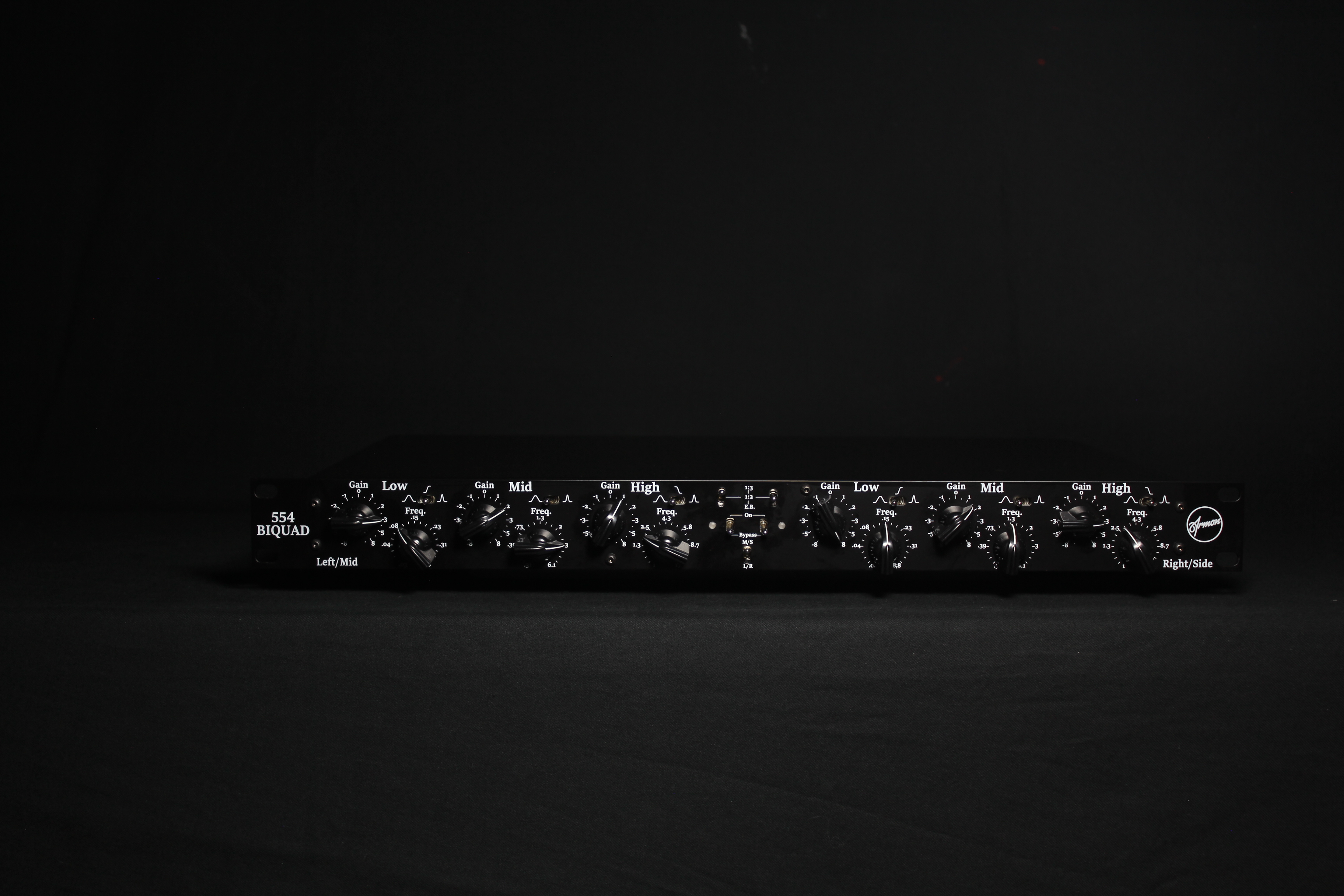

GalleryGalería
ListenEscuchar
A/B comparisons are the most useful marketing tool for an audio processor. Same passage, same start point, bypass versus 554.Una comparación A/B es la herramienta más útil para presentar un procesador de audio. Mismo pasaje, mismo punto de inicio, bypass frente al 554.
Bypass / 554Bypass / 554
Bypass / 554Bypass / 554
Bypass / 554Bypass / 554
Bypass / 554Bypass / 554
Bypass / 554Bypass / 554
554 Biquad554 Biquad
Availability, custom curves, transformer options, stepped-frequency option and technical questions.Disponibilidad, curvas personalizadas, opciones de transformador, posibilidad de frecuencia por pasos y dudas técnicas.
SpecificationsEspecificaciones

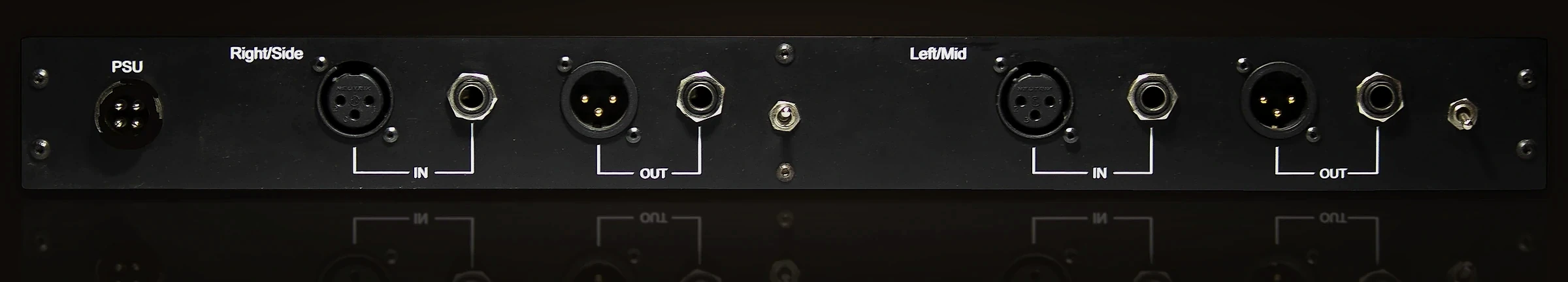

Controls, connections, specifications and recall sheet.Controles, conexiones, especificaciones y hoja de recall (en inglés).
554 Biquad554 Biquad
Availability, custom curves, transformer options, stepped-frequency option and technical questions — write to info@armonaudio.com.Disponibilidad, curvas personalizadas, opciones de transformador, posibilidad de frecuencia por pasos y dudas técnicas — escríbenos a info@armonaudio.com.
